Énoncé(s) donné(s)

Exercice I

On considère une boule de centre $O$ de rayon $R$ possédant une conductivité $\lambda$. On suppose que la température ne dépend que de la distance $r$ au centre de la boule.

1) Définir $\vec{j}_Q$ le vecteur densité thermique. Donner sa  direction et les paramètres dont il dépend.
2) Donner la loi de Fourier, et déterminer le flux thermique  sortant d'une sphère de rayon $r$ centrée en $O$.
3) Soit $p$ la puissance thermique volumique développée par le   système. En faisant un bilan dans une coquille entre un rayon $r$ et un rayon $r+\mathrm{d} r$, montrer que

  \[ p = -\frac{\lambda}{r^2}\frac{\mathrm{d}}{\mathrm{d} r}\left(r^2 \frac{\mathrm{d}T}{\mathrm{d} r}\right) \]

4) On pose $T(R) = T_0$. Donner le profil de température pour $0   \leq r \leq R$ .

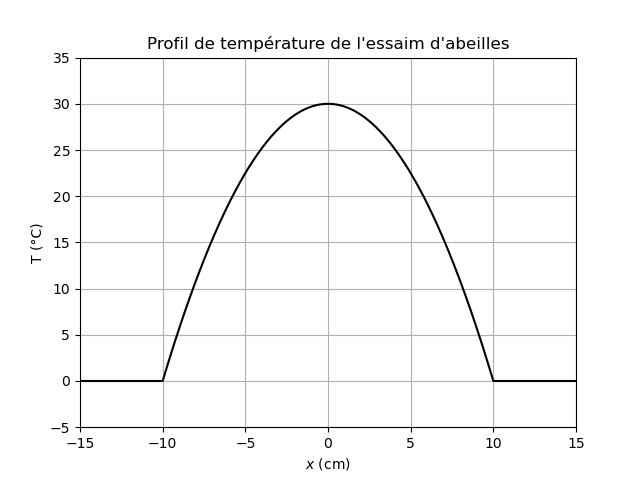

5) On considère un essaim d'abeilles. Celles-ci se rassemblent pour  se réchauffer pendant l'hiver. On observe le profil de température   ci-contre. Le modèle décrit est-il valable ici? Donner la valeur de  $p$ sachant que $R= 10$ cm et $\lambda = 0,1 \, \mathrm{W.m^{-1}.K^{-1}}$.

Exercice II

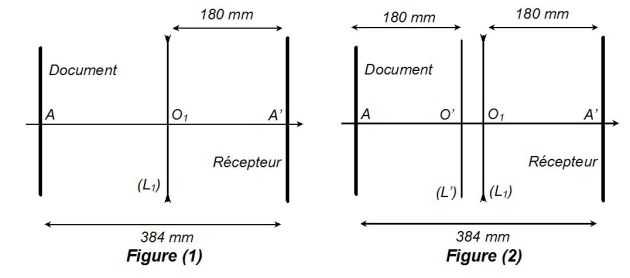

On considère un photocopieur, qui forme l'image d'un document à photocopier sur un récepteur, qui est une surface photosensible. On place à 180 mm du récepteur une lentille $L_1$ de focale $f'_1 = -90$ mm. (figure 1)

1) Est-il possible de voir quelque chose sur le récepteur?
2) On place ensuite une lentille $L'$ à 180 mm du document (figure 2). Déterminer sa focale pour obtenir une image sur le récepteur.
3) Quelle est la taille de l'image pour un document en format A4?
4) $L'$ est en réalisté un système de deux lentilles $L_2$ et $L_3$
  accolées, avec $L_2$ identique à $L_1$. On déplace $L_3$ pour
  l'accoler à $L_1$. Montrer que cette position permet de former
  l'image sur le récepteur. Quelle est alors la taille de l'image pour
  un document en format A4?
