Énoncé(s) donné(s)
$\fbox{Exercice 1}$

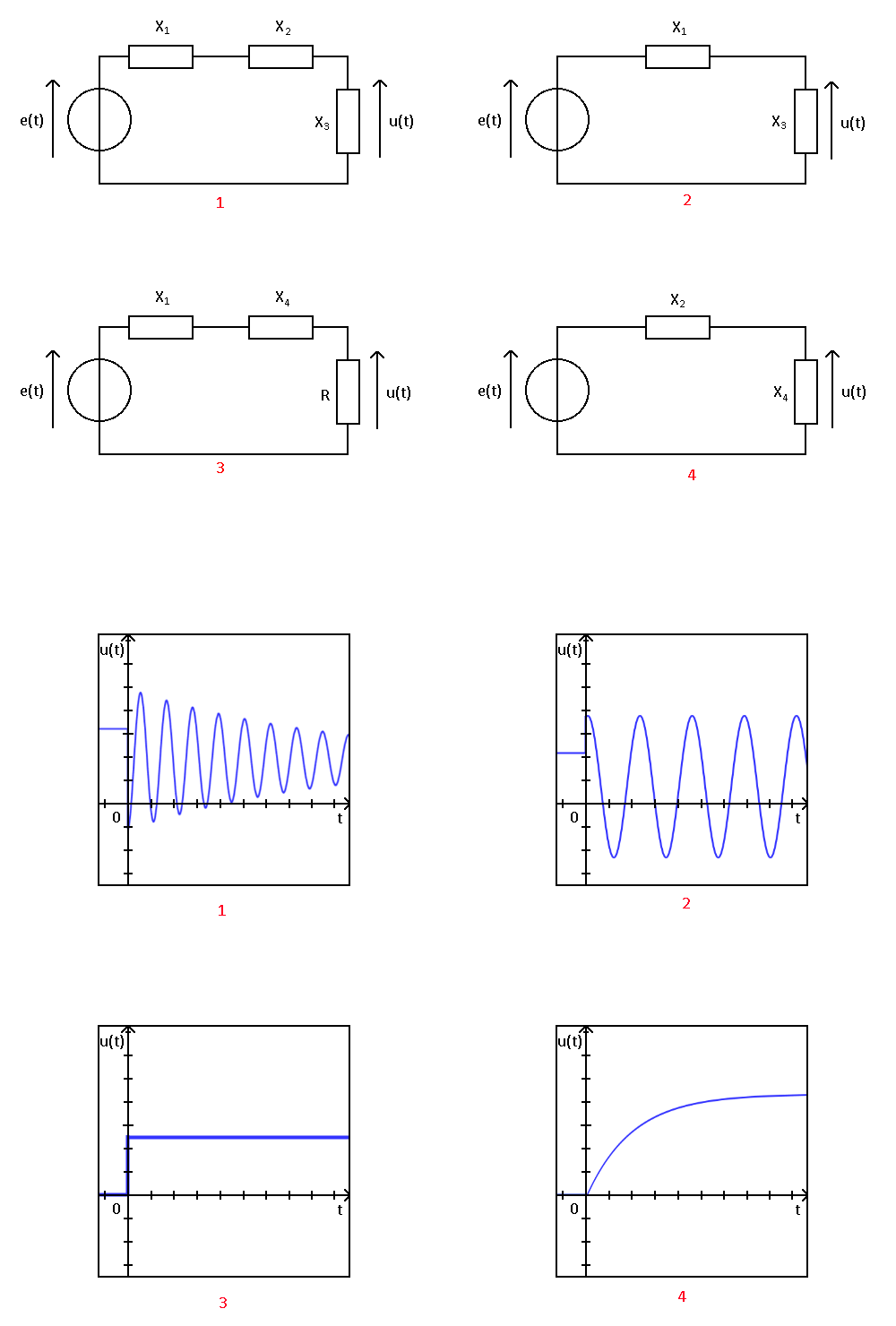

On propose 4 circuit composés de 4 dipôles simples $X_1$, $X_2$, $X_3$ et $X_4$
ainsi que l'évolution de $u(t)$ (voir le fichier joint).
-
Trouver la nature des dipoles $X_1$, $X_2$, $X_3$ et $X_4$.
-
Déterminer les caractéristiques de ces dipôles.
$\fbox{Exercice 2}$
Un randonneur se retrouve bloqué en montagne. Il décide alors de construire un igloo pour survivre la nuit.
Sachant que durant la nuit, la température extérieur est de -30°C, que l'homme émet un flux thermique de 100W, et que l'eau à l'intérieur de l'igloo ne doit surtout pas geler, déterminer l'épaisseur minimal de l'igloo pour survivre la nuit.
Indication(s) fournie(s) par l'examinateur pendant l'épreuve
Commentaires divers
Des graduations précises étaient données dans les graphiques, mais seul les méthodes pour déterminer les caractéristique ont été demandées à l'oral (pas de calculatrice à disposition.)
L'examinateur exigeait de traîter l'entierté de l'exercice 1 sans écrire de formule ou d'équation sur le tableau. Il attendait également du candidat de connaître les caractéristiques $\tau$, $\omega$, etc.. des circuits classiques.
Sur le second exercice, après la modélisation, le problème fut simplifié au cas unidimensionnel par soucis de temps.
